可測電氣絕緣材料的耐電弧試驗儀

產品型號：

廠商性質：生產廠家

所在地：北京市

更新日期：2025-12-17

產品簡介：

一、儀器原理：

 絕緣材料抵抗由高壓電弧作用引起變質的能力，通常用標準電弧焰在材料表面引起炭化至表面導電而電弧消失所需時間表示，單位為妙。為在板狀試樣上加上兩個分開一定距離的鎢電極，是需要以工頻高壓小電流在兩極間產生電弧。起初是間歇時間逐漸縮短，最后為連續電弧且逐漸加大電流，材料經受逐漸苛刻的電弧條件最終造成破壞。耐電弧性對用于高壓開關或低壓大電流開關的絕緣材料有重要意義，因為在開關啟閉時常會受到電弧作用，只有耐電弧性好的材料才能被選用。

二、測試原理：

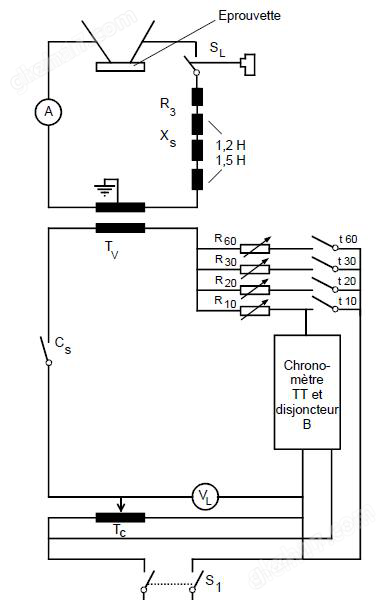

本測試儀是在相距6.0±0.1mm（或6.35±0.1mm)的兩電極上，按試驗方法規定的規律，由間歇到連續地施加12.5kV工作電壓和10～40mA的電弧電流，直至試樣失效。記下從試驗開始到試樣失效的總時間，即為該試樣的耐電弧。其電氣原理圖如下

三、適用范圍：

 高的精度的輸出與測量規格，保障測度的器質，適用于電氣絕緣材料、塑料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等介質在工頻電壓下耐電弧行的測試，也可應用于產品檢測以及新材料電學性能研究等用途。還可以用于需要可造數據的檢測，例如：硅橡膠測試、PCB板耐電壓測試、云母、四氟材料電弧測試、可作為科研院所新擦臉的耐電弧材料的性能測試。

四、儀器特點：

TVS高壓防護系統

PLC控制系統

操作模式：手動試驗、自動試驗

多級循環電壓、電流采集

高的精度電壓、電流測量

快速切換試驗標準

報表資料分析功能

在線故障提示功能

遠程在線升級功能
